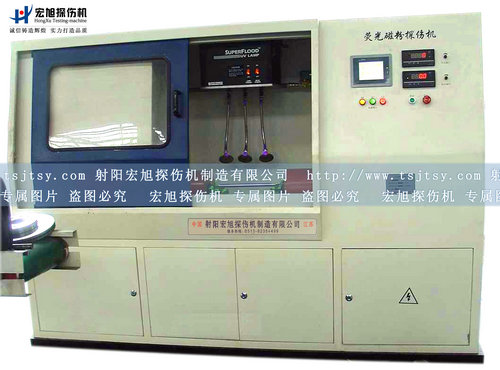

| 產品名稱 | 產品型號 | 產品規格 |
| 全封閉熒光磁粉探傷機 | 全封閉熒光磁粉探傷機 | 全封閉熒光磁粉探傷機 |
產品說明：
一、適用工件
大頭直徑φ≤100,Ｌ≤1200之汽車半軸。
二、制造標準
根據磁粉探傷原理，按照J(rèn)B/T8290-1998《磁粉探傷機》現行標準和雙方簽定的技術協議。
三、磁化原理
根據軸類零件結構特點，采用直接通電法周向磁化和磁軛法縱向磁化，由于磁化電流在相位上相差120度，所以用一次性復合磁化方法，就能顯示工件上的全方位缺陷。
四、設計方案
1.機型：CDG-3000型微機控制半軸磁粉探傷機
2.概述：該機型以可編程控制器(PLC)為核心，對系統的夾緊、噴灑、磁化、轉動、退磁和松夾等進行控制，能按規定程序完成除上下料和觀察以外的全部探傷過程，保證了探傷效果，大大減輕了工人的勞動強度。
該磁粉探傷機配有工件轉動裝置，操作十分方便。
按下工作按鈕，設備即按事先編入PLC中的程序進行工件夾緊并噴灑磁懸液、復合磁化、人工觀察、退磁、工件松夾下料等工作過程。
3.主要技術指標
3.1. 周向磁化電流：AC0-3000A,連續可調，帶斷電相位控制;
3.2. 縱向磁化磁勢：AC0-20000AT，連續可調，帶斷電相位控制；
3.3. 磁化方式：周向、縱向和復合磁化三種.
3.4. 電源電壓：AC380V±10%,三相四線，約120A；
3.5. 夾緊方式：氣動(氣壓≥0.4MPa,氣源用戶自備);
3.6. 電極間距:1200mm,可調；
3.7. 探傷速率：20秒／件(不含上下料時間)(每班可探1000件以上)；
3.8. 退磁效果：退磁后零件最大剩磁≤0.2mT；
3.9. 探傷靈敏度：被探零件表面用A型2號試片能清晰顯示；
3.10.工件轉動速度：6r/min；
3.11.紫外線強度：距工件表面380mm處，強度≥1000μw/cm2；
